一、目的
雙金屬溫度計是一種用于測量中低溫的現場測試儀器。它可以直接測量各種生產過程中-80℃至+500℃范圍內的液體、蒸汽和氣體介質，以及環境中惡劣和振動的溫度。抗震溫度計防水、耐腐蝕、抗震、直觀、易讀、無汞危害、設計原則和結構堅固耐用。抗震溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等行業和科研部門。

二。工作原理

雙金屬溫度計基于纏繞成圓形彎曲形狀的雙金屬片材的組成。當一端受熱膨脹時，帶動指針旋轉，工作儀表顯示相應的溫度值，防止環境振動向溫度計中填充硅油或將溫度計顯示部分與測量部分分離，達到抗震的效果。熱電勢僅與熱電極材料的熱電特性和兩端之間的溫差有關。使用相同的同質導體或半導體形成回路不會產生熱電勢。

熱電偶兩個接觸溫度T，T0，如果T=T0，熱電偶熱電勢為零。中溫定律為熱電偶分度表的編制奠定了基礎。多年來，科學家們一直試圖研究熱電偶熱端(測量端)的溫度與熱電偶回路產生的熱電勢之間的關系是否可以用函數關系甚至分段函數來表達，但zui沒有成功。如果由兩根導體甲、乙和第三根導體分別形成熱電體測溫范圍寬，長期物理化學性能穩定，電導率高，電阻溫度系數小；配置的熱電勢靈敏度高，熱電勢與溫度線性，易于復制，工藝簡單，價格低廉。※收藏。

通常雙金屬溫度計在低溫下使用，而熱電偶在高溫下使用。如果溫度超過500度，則雙金屬溫度計的電阻值將非常大，這可能會影響測量結果，甚至無法獲得測量結果。

三。結構

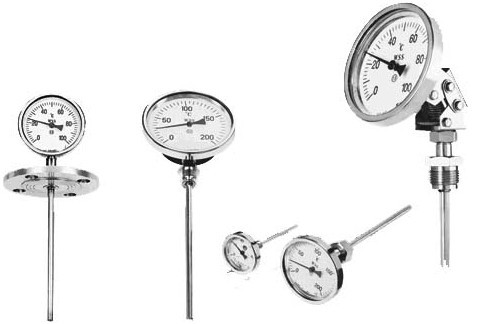

雙金屬溫度計由雙金屬溫度傳感元件、支撐管、連接裝置、指示板等組成。雙金屬溫度傳感元件由多圈直螺旋雙金屬制成，一端固定，另一端(自由端)連接在心軸上。當溫度變化時，溫度傳感元件的自由端旋轉，心軸驅動指針在指示板上指示被測介質的溫度。雙金屬溫度計根據結構形式分為軸向型(角度型)、徑向型(直徑型)和135°；有四種類型，通用型。根據其功能，可分為四種類型:普通類型(單一索引)、波段電接點、遠程傳輸功能和波段發光。

4。

雙金屬溫度計具有響應速度快、體積小、線性度和穩定性好的優點。

現場溫度顯示直觀方便；安全可靠，使用壽命長；

各種結構形式可以滿足不同的要求。無水銀損壞，易于閱讀，抗震能力強。

保護管采用1Gr18Ni9Ti不銹鋼和鉬二氧化鈦，承壓能力強，耐腐蝕。

抽芯式溫度計可以在不停機的情況下短時間保持或更換機芯。

有軸向型、徑向型和135º一體式；型式、通用型式等品種齊全，適合各種現場安裝需要。

v .技術參數

刻度盤公稱直徑:60，100，150

精度等級:(1.0)，1.5

熱響應時間:& le40S

保護等級:IP55

角度調整誤差:角度調整誤差不應超過其范圍的1.0%

返回誤差:返回誤差不應超過基本誤差極限

重復性:重復性極限范圍不應超過使用和維護的基本誤差極限的1/2




2、各種類型的雙金屬溫度計不適用于測量開放式容器中介質的溫度，帶有電接點溫度計。不允許它們在強烈振動下工作，以免影響觸點的可靠性。

3。當壓力大于1.5兆帕時，應選擇JX系列保護管。
